HEX66V0 Hexapod 6-DOF

Categoria
  • Simulazione di moto
Tags
  • HEX66V0 Hexapod 6-DOF Electric Motion Platform

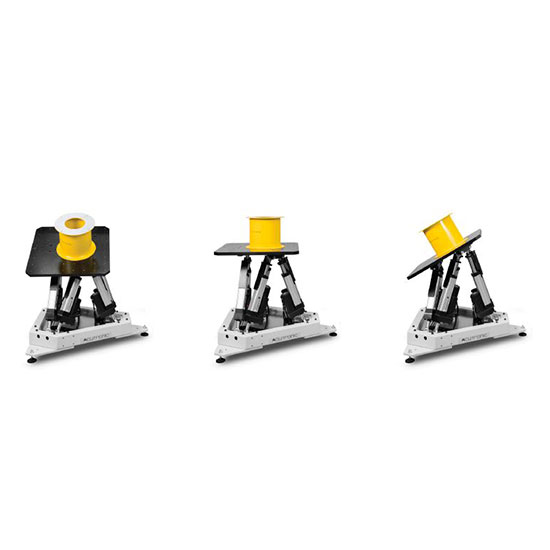

L’HEX66V0 Six-DOF Motion System è una soluzione per simulazione di moto potente, conveniente e multiuso a scopo di sviluppo, produzione, test in-process, calibrazione e ispezione finale. L’Hexapod HEX66V0 utilizza sei azionamenti elettrici lineari per fornire la posizione precisa, ripetibile e velocità di movimento in sei gradi di libertà (tre traslazionali e tre rotazionali). La soluzione consiste in una piattaforma di moto, il suo controllo da 19″, un power rack, un quadro elettrico montato a parete e quanto richiesto come cavi di interconnessione e documentazione. Il fissaggio dell’unità di test (UUT) è sul piano d’appoggio in alluminio anodizzato duro su cui c’è un pattern di fori M8 Helicoiled® con una Griglia 100mm x 100mm. L’installazione di HEX66V0 è semplice e veloce: i piedini di livellamento consentono la regolazione e l’allineamento dell’Hexapod. Per test di piccoli di payload non è richiesto alcun ancoraggio speciale della piattaforma.

Per le applicazioni ad alta dinamica e/o grandi carichi utili la tavola può essere imbullonata a una superficie di supporto rigida. Una torre di segnalazione con luci lampeggianti indica lo stato del sistema per la sicurezza degli utenti.

Il sistema funziona con alimentazione standard monofase (230VAC, 50 / 60Hz) e ha un’interfaccia Gigabit Ethernet per comunicare con l’unità di alimentazione e controllo.

L’HEX66V0 può essere comandato in tutti e sei i gradi di libertà contemporaneamente. Uno o più comandi possono essere eseguiti su una frequenza di aggiornamento di 100Hz caricando un file CSV contenente il profilo di movimento nel computer con interfaccia grafica.

L’HEX66V0 può simulare il movimento Pitch and Roll limitato di un veicolo ancorato a Terra. Tuttavia, per simulare realisticamente il movimento o per riprodurre profili di movimento acquisiti in tempo reale o dati di telemetria, lo Yaw continuo è un requisito.

HEX66V0 è progettato per ospitare una rate table con movimento continuo di imbardata per soddisfare completamente il movimento del mondo reale in un ambiente controllato.

Offre 6 gradi di libertà:

3 assi di traslazione e 3 assi di rotazione

  • Punto di rotazione fisso o programmabile
  • Massima durata e costi del ciclo di vita più bassi
  • Gestito da un computer host tramite TCP/IP su Ethernet

interfaccia.

  • Software di interfaccia utente grafica (GUI) facile da usare incluso.
  • Registrazione dei dati di posizione e riproduzione del profilo di movimento.
  • Vengono forniti esempi di software, driver e file CSV di comando.




Vedi Scheda:

Ambito di utilizzo:

space, marine, land, air
