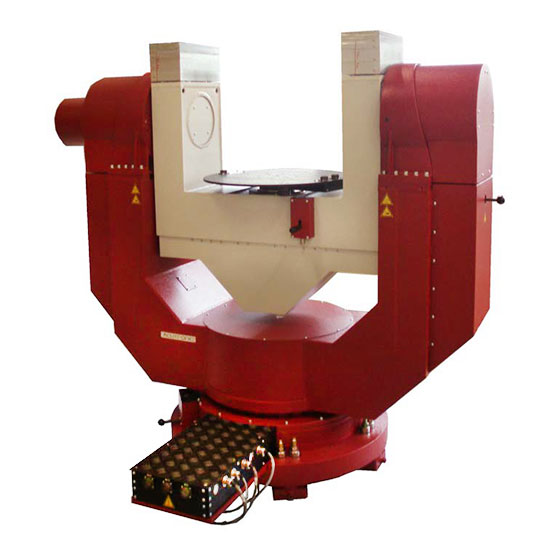

AC3367 3AXIS

Il simulatore di moto AC3367 ha tre gradi di libertà. Il gimbal centrale (Pitch Axis) è in una struttura aperta che offre una linea di vista senza ostacoli al tabletop. Il simulatore, per questa ragione, è spesso utilizzato per lo sviluppo, il test e la calibrazione di mirini ottici stabilizzati o star trackers.

L’offset tra la superficie di montaggio dell’unità da testare e l’intersezione degli assi offre la possibilità di posizionare l’asse ottico all’intersezione degli assi.

Gli slipring sono caratterizzati da anelli di potenza e anelli di segnale a schermatura sinola. Le linee di segnale hanno contatti a quattro spazzole per anello per evitare microinterruzioni, che potrebbero danneggiare i segnali digitali. Una grande varietà di modelli degli slipring e degli schemi di cablaggio sono disponibili come optional. Gli assi sono guidati da direct drive permanent magnet brushless torquers. I servo feedback transducers sono montati direttamente sugli assi.

La rate table è controllata dall’ACUTROL® Modello ACT3000e. Il controller digitale ha un display touch a colori e un’interfaccia di input/output analogica scalabile. Opzionalmente, interfacce per il tempo reale VMIC o SCRAMNet reflective memory, possono essere aggiunte alle interfacce digitali standard Ethernet (TCP/IP) e IEEE-488 (GPIB).
